Commodity name: SZF axial flow fan
Commodity ID: 1060226969854894080

一、产品概述

1.1.SZF型轴流风机其基本形式为轴流式结构，是一种高压力轴流风机。

1.2.产品分类

SZF-I型风机，按直径分为300~1600mm，19种规格，风量为1600~160000m³/h，全压为80~1100Pa; SZF-II型，按直径分为500~1600mm，14种规格，风量为3500~130000m³/h，全压为90~1000Pa。按调速方式分单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度	湿度	介质条件	工作电源
-20~+45℃	小于90%	空气(含尘量不超过100mg/m³)	三相380V/50Hz

三、产品应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

四、产品配置

4.1标准配置

●叶轮;

●机壳(外筒、导叶、内筒、电机支架) ;

●电机;

●底脚;

4.2备选件及附件(订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

五、产品加工工艺

5.1、风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2、外筒法兰为采用整体旋压翻边而成。

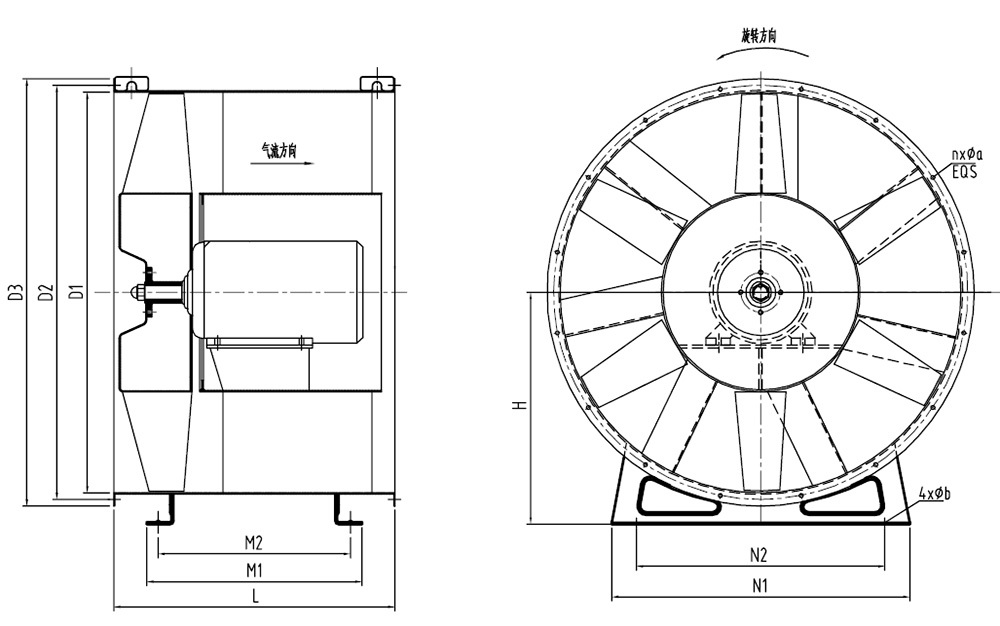

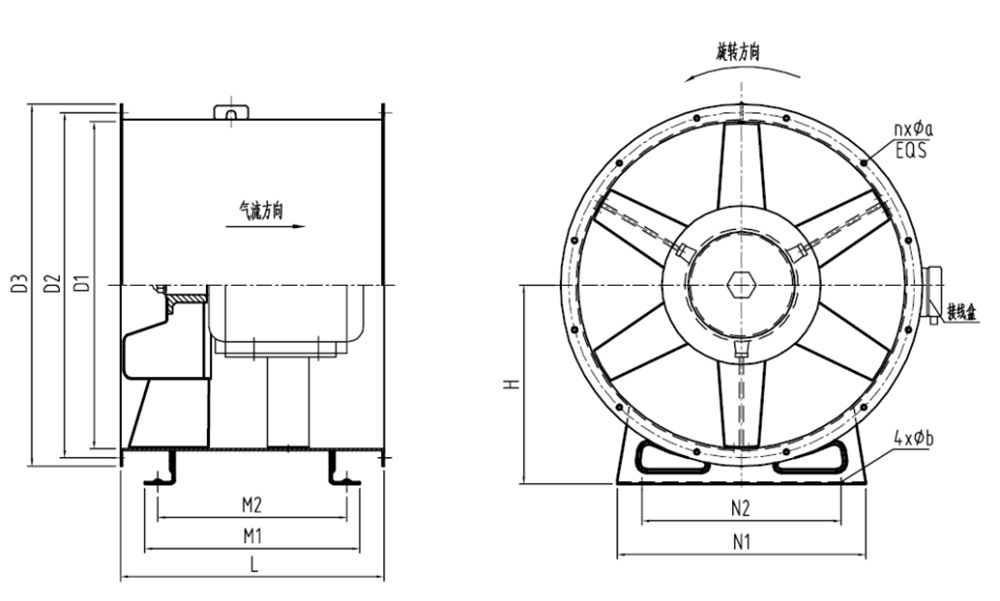

SZF-I型轴流风机外形及安装尺寸

机号	D1	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
3	φ306	φ345	φ376	300	246	210	220	220	170	φ8.5	4xφ10
3.5	φ356	φ395	φ426	300	246	210	245	220	170	φ8.5	4xφ10
4	φ406	φ445	φ476	400	344	300	265	300	240	φ1l	8xφ10
4.5	φ456	φ495	φ526	400	344	300	295	300	240	φ1l
5	φ508	φ545	φ578	530	424	380	315	400	320	φ13
5.5	φ558	φ595	φ628	530	424	380	355	400	320	φ13
6	φ608	φ650	φ688	530	432	380	380	500	400	φ16	12xφl0
6.5	φ658	φ700	φ738	530	432	380	400	500	400		12xφl0
7	φ708	φ750	φ788	530	442	380	425	600	480		12xφ12
7.5	φ758	φ795	φ838	530	442	380	460	600	480
8	φ808	φ850	φ888	530	442	380	490	600	480

机号	配套电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
8	4P/llkW	φ808φ	φ850	φ888	700	562	500	490	600	480	φ16	12xφ12
9	6P/5.5kW、4P/11 kW、4P/15kW	φ908	φ950	φ988	700	570	500	550	700	580		12xφ12
9	4P/18.5kW	φ908	φ950	φ988	800	650	580	550	700	580		12xφ12
10	6P/7.5kW 4P/llkW、4P/15kW 4P/18.5kW、4P/22 kW	φ1010	φ1055	φ1090	800	650	580	615	700	580		16xφ14.5
11	6P/llkW、4P/15 kW 4P/18.5kW、4P/22 kW、4P/30kW	φ111O	φ1155	φ1190	800	650	580	645	800	650		16xφ14.5

机号	配套电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
12	8P/llkW、6P/15kW	φ1210	φ1270	φ1310	800	650	580	700	900	750	φ19	16xφ14.5
	6P/18.5kW、6P/22kW、4P/45 kW				900	720	650
13	8P/15kW 6P/18.5kW, 6P/22kW、6P/30kW	φ1310	φ1370	φ1410	900	720	650	750	900	750
14	8P/18.5kW、6P/22kW、6P/30kW	φ1410	φ1470	φ1510	900	718	650	800	1000	850
	6P/37kW				1000	793	725
15	6P/22kW、6P/30kW	φ1510	φ1570	φ1610	900	718	650	850	1000	850
	6P/37kW、6P/45kW				1000	793	725
16	6P/30kW	φ1610	φ1670	φ1710	900	718	650	900	1100	950
	6P/37kW、6P/45kW、6P/55kW				1100	868	800

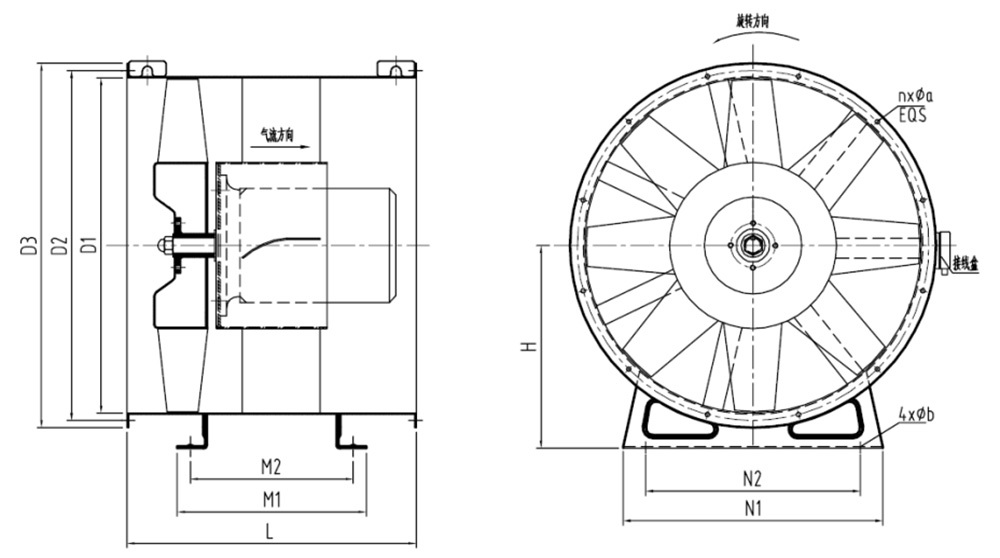

SZF-II型轴流风机外形及安装尺寸

机号	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
5	φ508	φ545	φ578	530	424	380	315	400	320	φ13	8xφ10
5.5	φ558	φ595	φ628	530	424	380	355	400	320	φ13	8xφ10
6	φ608	φ650	φ688	530	432	380	380	500	400	φ16	12xφ10
6.5	φ658	φ700	φ738	530	432	380	400	500	400		12xφ10
7	φ708	φ750	φ788	700	562	500	425	600	480		12xφ12
8	φ808	φ850	φ888	700	562	500	490	600	480		12xφ12

机号	配套电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
9	4/6P-18.5/6.2kW、4/6P-15.5/5.1kW、4/6P-12/4kW	φ908	φ950	φ988	800	650	580	550	700	580	φ19	12xφ12
10	4/6P-18.5/6.2kW、4/6P-15.5/5.1kW、4/6P-12/4kW	φ1010	φ1055	φ1090	800	650	580	615	700	580		16xφ14.5
10	4/6P-24/8.5kW	φ1010	φ1055	φ1090	900	720	650	615	700	580
11	4/6P-15.5/5.1kW、4/6P-18.5/6.2kW	φ111O	φ1155	φ1190	800	650	580	645	800	650
11	4/6P-24/8.5kW、4/6P-33/llkW	φ111O	φ1155	φ1190	900	720	650	645	800	650

机号	配套电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφpa
12	6/8P-17/8.5kW 6/8P-20/10kW 6/8P-22/llkW	φ1210	φ1270	φ1310	900	720	650	700	900	750	φ19	16xφ14.5
13	6/8P-17/8.5kW 6/8P-22/llkW	φ1310	φ1370	φ1410	900	720	650	750	900	750
	6/8P-30/15kW				1000	795	725
14	6/8P-22/llkW 6/8P-30/15kW 6/8P-37/22kW	φ1410	φ1470	φ1510	900	718	650	800	1000	850
					1000	793	725				φ19	16xφ14.5
15	6/8P-22/llkW	φ1510	φ1570	φ1610	900	718	650	850	1000	850
	6/8P-30/15kW 6/8P-45/22kW				1100	868	800
16	6/8P-30/15kW	φ1610	φ1670	φ1710	1000	793	725	900	1100	950
	6/8P-37/22kW 6/8P-55/28kW				1100	868	800
