Commodity name: SWF, HL3-2A mixed flow fan
Commodity ID: 1060227204782055424

一、产品概述

1.1. SWF/HL3-2A型混流风机，叶轮采用子午加速特点的锥面扭曲形叶片在轮毂上焊接而成，内装有导叶，具有良好的气流分布，压力稳定，是一种介于轴流和离心风机间的风机。HL3-2A是在SWF上进行改良，进口处采用流线喇叭形消声器与风筒联接成。

1.2. SWF-I/HL3-2A风机，按直径分为250~1400mm各16种规格，风量为500~110000m3/h, 全压为50~1200Pa;SWF-1|风机，按直径分为650~1400mm各10种规格，风量为6000~100000m3/h，全压为120~1200Pa。SWF-1/风机两者风量、风压与功率相同，HL3-2A型较SWF型风机噪声低3~5dB(A)。按调速方式分单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

1.3. 为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度	湿度	介质条件	工作电源
-20~+45℃	小于99%	空气(含尘量不超过100mg/m³)	三相380V/50Hz

三、产品应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

四、产品配置

4.1标准配置

●叶轮

●机壳(风筒、导流器、导叶、内筒、电机支架)

●电机;

●底脚;

4.2备选件及附件(订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

五、产品加工工艺

5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2. 外筒法兰为采用整体旋压翻边而成，进风口集流器模具液压成形。

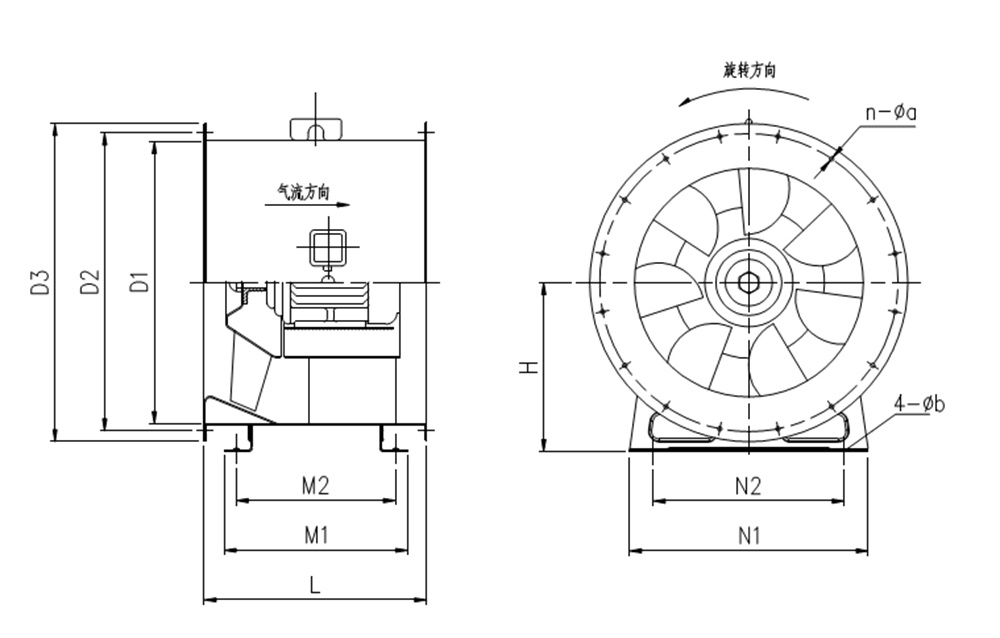

SWF-I、HL3-2A型混流风机外形及安装尺寸

机号	配用电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
2.5	2p/0.75kW	φ256	φ295	φ326	400	336	300	220	220	170	φ8.5	4xφl0
	4p/0.18kW、6p/0.09kW				300	261	225
3	2p/2.2kW,4p/0.25kW、6p/0.12kW	φ306	φ345	φ376	400	336	300	220	220	170
3.5	2p/3kW、4p/0.25kW、6p/0.18kW	φ356	φ395	φ426	400	336	300	245	220	170
4	2p/4kW	φ406	φ445	φ476	530	424	380	265	300	240	φ1l	8xφ10
	4p/0.37kW、6p/0.25kW				400	344	300
4.5	2p/5.5kW	φ456	φ495	φ526	530	424	380	295	300	240
	4p/0.55kW、6p/0.25kW				400	344	300
5	2p/5.5kW	φ508	φ545	φ578	530	424	380	315	400	320	φ13
	4p/l.lkW,6p/0.37kW				400	344	300
5.5	2p/7.5kW	φ558	φ595	φ628	530	424	380	355	400	320
	4p/1.5kW,6p/0.55kW				400	344	300
6	2p/7.5kW	φ608	φ650	φ688	700	552	500	380	500	400	φ16	12xφ10
	4p/1.5kW,6p/0.75kW				530	432	380
6.5	4p/7.5kW	φ658	φ700	φ738	700	552	500	400	500	400
	4p/2.2kW_,6p/0.75kW				530	432	380
7	4p/llkW	φ708	φ750	φ788	700	562	500	425	600	480		12xφ12
	4p/3kW 6p/l.lkW				530	442	380

机号	配用电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
7.5	4p/llkW	φ758	φ795	φ838	700	562	500	460	600	480	/	/
	4p/4kV、4.6p/1.5kW				530	442	380
8	4p/15kW	φ808	φ850	φ888	700	562	500	490	600	480
	6p/4kW 8p/1.5kW				700	562	500
9	4p/18.5kW	φ908	φ950	φ988	800	650	580	550	700	580
	6p/5.5kW 8p/2.2kW				700	570	500
10	4p/18.5kW	φ1010	φ1055	φ1090	800	650	580	615	700	580		16xφ14.5
	6p/7.5kW 8p/3kW				700	570	500
11	4p/22kW、6p/llkW 8p/4kW	φ111O	φ1155	φ1190	800	650	580	645	800	650
12	6p/30kW、6p/22kW、8p/llkW	φ1210	φ1270	φ1310	900	720	650	700	900	750	φ19
13	6p/37kW4、6p/30kW、8p/15kW	φ1310	φ1370	φ1410	1000	793	725	750	900	750
14	6p/45kW 6p/37kW	φ1410	φ1470	φ1510	1100	868	800	800	1000	850
	8p/18.5kW				1000	793	725

SWF-I、HL3-2A型（双速）混流风机外形及安装尺寸

机号	配用电机功率	DI	D2	D3	L	Ml	M2	H	N1	N2	φb	nxφa
6.5	4/6p-8/2.8kW	φ658	φ700	φ738	700	552	500	400	500	400	φ16	12xφ10
6.5	4/6p-2.2/0.7kW	φ658	φ700	φ738	530	432	380	400	500	400		12xφ10
7	4/6p-12/4kW	φ708	φ750	φ788	700	562	500	425	600	480		12xφ12
7	4/6p-3.2/l.lkW	φ708	φ750	φ788	530	442	380	425	600	480
7.5	4/6p-12/4kW、4/6p-4.7/1.5kW	φ758	φ800	φ838	700	562	500	460	600	480
8	4/6p-12/4kW	φ808	φ850	φ888	700	562	500	490	600	480
8	4/6p-15.5/5.1kW	φ808	φ850	φ888	800	642	580	490	600	480
9	4/6p-18.5/6.2kW	φ908	φ950	φ988	800	650	580	550	700	580
9	6/8p-6.5/3.2kW	φ908	φ950	φ988	700	570	500	550	700	580
10	4/6p-24/8.5kW	φ1010	φ1055	φ1090	900	720	650	615	700	580		16xφ14.5
10	6/8p-9/4.5kW	φ1010	φ1055	φ1090	800	650	580	615	700	580
11	4/6p-24/8.5kW	φ1110	φ1155	φ1190	900	720	650	645	800	650
12	6/8p-22/llkW	φ1210	φ1270	φ1310	900	720	650	700	900	750	φ19
13	6/8p-30/15kW	φ1310	φ1370	φ1410	1000	793	725	750	900	750
14	6/8p-37/22kW	φ1410	φ1470	φ1510	1100	868	800	800	1000	850
