DZ axial flow fan

Category：

Axial (mixed flow, diagonal flow) fan

E-mail：shangfgkyx@infore.com

Add：400-1818-686

leave us a message

Details
Appearance and size

- Commodity name: DZ axial flow fan
- Commodity ID: 1060227384398929920
一、产品概述

1.1.DZ型轴流风机主要特点为宽叶片大弦长、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压，降低风机噪声。

1.2.按直径分为250~1000mm共9种规格，每一规格风机叶片数都为4片，风量1000~48000m3/h，风压40~400Pa。

1.2.产品分类

●按外形结构分:壁式、岗位式、管道式。

●按使用环境分:——普通型:适用于非易燃、易爆及无腐蚀性气体的环境中;

——防腐型:叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。

一一防爆型:电机为隔爆型、叶片为铝合金，适用于易燃、易爆气体的环境中，防爆等级为EXdIIBT4。

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度: -20~+45℃;

湿度: 小于99%;

介质条件:

●常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3) ;

●防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3);

●防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相380V/50Hz (小功率风机可做成单相220V，请订货时注明)

三、产品应用

风机可广泛应用于工矿企业，民用建筑的壁式排风、岗位送风、管道通风、屋顶通风等，应用于化工、轻工、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统。

四、产品配置

4.1标准配置

•叶轮；

•机壳（风筒、电机支架）；

•电机；

•底脚；

4.2备选件及附件( 订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

※百叶风口

五、产品加工工艺

5.1.风机叶轮:十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.外筒法兰为采用整体旋压翻边而成。

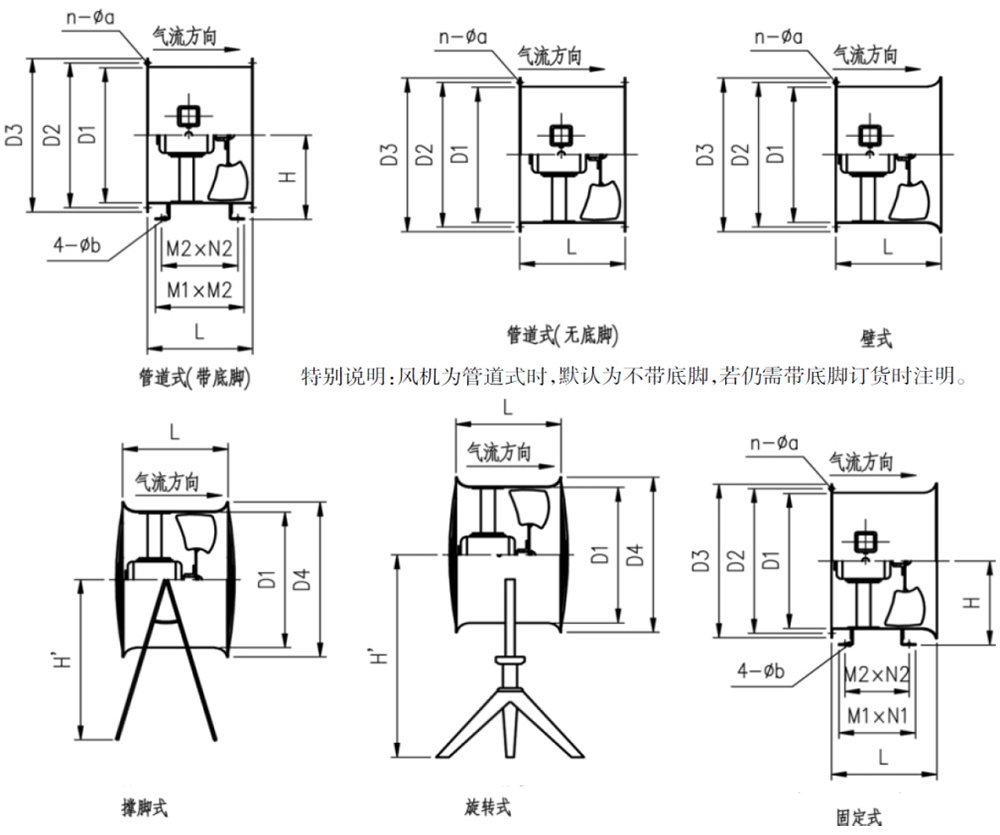

DZ型轴流风机外形及安装尺寸

机号	D1	D2	D3	L	M1	M2	N1	N2	nxφa	φb	H
2.5	φ256	φ290	φ316	280	236	200	200	150	4xφ10	φ8.5	205
2.5（防爆）	φ256	φ290	φ316	350	286	250	200	150	4xφ10	φ8.5	205
3	φ306	φ345	φ376	280	236	200	220	170	4xφ10	φ8.5	230
3（防爆）	φ306	φ345	φ376	350	286	250	220	170	4xφ10	φ8.5	230
3.5	φ356	φ395	φ426	300	261	225	220	170	4xφ10	φ8.5	250
3.5（防爆）	φ356	φ395	φ426	390	311	275	220	170	4xφ10	φ8.5	250
4	φ406	φ445	φ476	320	269	225	300	240	8xφ10	φ11	265
4（防爆）	φ406	φ445	φ476	420	374	330	300	240	8xφ10	φ11	265
5	φ508	φ545	φ578	400	344	300	400	320	8xφ10	φ13	315
5（防爆）	φ508	φ545	φ578	450	369	325	400	320	8xφ10	φ13	315
6	φ608	φ650	φ688	450	377	325	500	400	12xφ10	φ16	395
7	φ708	φ750	φ788	500	437	375	600	480	12xφ12	φ16	435
8	φ808	φ850	φ888	500	437	375	600	480	12xφ12	φ16	490
10	φ1010	φ1055	φ1090	550	470	400	700	580	16xφ14.5	φ16	615
