XBDZ wall axial flow fan

Category：

Axial (mixed flow, diagonal flow) fan

E-mail：shangfgkyx@infore.com

Add：400-1818-686

leave us a message

Details
Appearance and size

- Commodity name: XBDZ wall axial flow fan
- Commodity ID: 1060227569875247104
一、产品概述

1.1. XBDZ型璧式轴流风机叶轮采用宽叶片大弦长、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压降低风机噪声，风机机壳外层方形，内层为圆形，可进一步降低风机噪声。风机安装于墙体内，靠墙侧装有铝合金防雨百叶，可以防止室外雨水和自然风向室内倒灌。

1.2.按直径分为250~700mm共10个规格，每一规格风机叶片数都4片，风量600~15000m3/h，风压40~170Pa。

1.3.风机根据使用环境不同要求，风机可制成BXBDZ型防爆轴流风机，可适用于非腐蚀的含有易燃、易爆气体的场所，防爆等级为EXdIIBT4。

二、产品工作条件

工作温度: -20~+45℃;

湿度: 小于99%;

介质条件:

●常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3) ;

●防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3);

●防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相380V/50Hz (小功率风机可做成单相220V，请订货时注明)

三、产品应用

XBDZ系列低噪声壁式轴流风机主要用于工矿企业，民用建筑、体育馆、娱乐场、轻工、食品、医药的壁式送排风。

四、产品配置

4.1标准配置

•叶轮；

•机壳（方形外壳、风筒、电机支）；

•电机；

•百叶风口；

4.2备选件及附件( 订货时注明是否购买)

※网罩;

※控制箱;

五、产品加工工艺

5.1.风机叶轮:十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.风机外壳采用镀锌钢板制作。

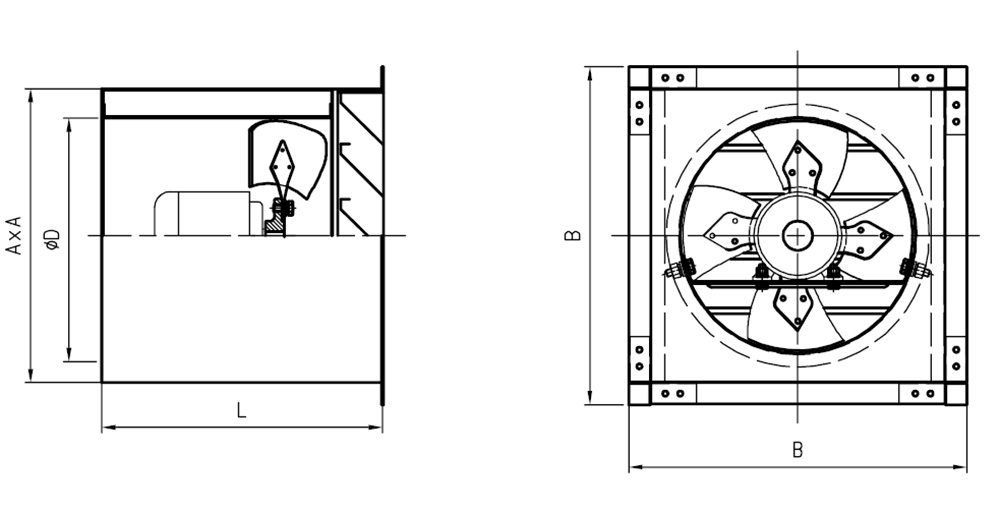

XBDZ-A型壁式轴流风机（普通电机）外形及安装尺寸

机号	D	L	A	B
2.5	φ256	305	320	368
3	φ306	305	370	418
3.5	φ356	325	420	468
4	φ406	365	470	518
4.5	φ456	365	520	568
5	φ508	405	580	628
5.5	φ558	405	630	678
6.5	φ658	425	730	778
7	φ708	455	800	848
