T35-11 axial flow fan

Category：

Axial (mixed flow, diagonal flow) fan

E-mail：shangfgkyx@infore.com

Add：400-1818-686

leave us a message

Details
Appearance and size

- Commodity name: T35-11 axial flow fan
- Commodity ID: 1060227446218776576
一、产品概述

1.1. T35-11型轴流式风机叶片采用弯掠组合技术结合设计，可以有效抑制端壁边界层分离以减小二次流损失，在保证压升需求的前提下提升了效率，扩大了高效区范围，还可以降低旋转噪声和涡流噪声。

1.2.按直径分为250~1100mm共14种规格，每一规格风机叶片数都为4片，参数范围广，风量800~65000m3/h，风压40~470Pa。风机可壁式安装也可管道式安装。

1.2.产品分类

●按外形结构分:壁式、管道式。

●按使用环境分:——普通型:适用于非易燃、易爆及无腐蚀性气体的环境中;

——防腐型:叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。

一一防爆型:电机为隔爆型、叶片为铝合金，适用于易燃、易爆气体的环境中，防爆等级为EXdIIBT4、EXdIICT4。

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度: -20~+45℃;

湿度: 小于99%;

介质条件:

●常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m3) ;

●防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m3);

●防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相380V/50Hz (小功率风机可做成单相220V，请订货时注明)

三、产品应用

风机可广泛应用于一般工厂、仓库、住宅内通风换气或加强暖气散热用。

四、产品配置

4.1标准配置

•叶轮；

•机壳（风筒、电机支架）；

•电机；

•底脚；

4.2备选件及附件( 订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

※百叶风口

五、产品加工工艺

5.1. 风机叶轮:十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.外筒法兰为采用整体旋压翻边而成。

T35-11型轴流风机外形及安装尺寸

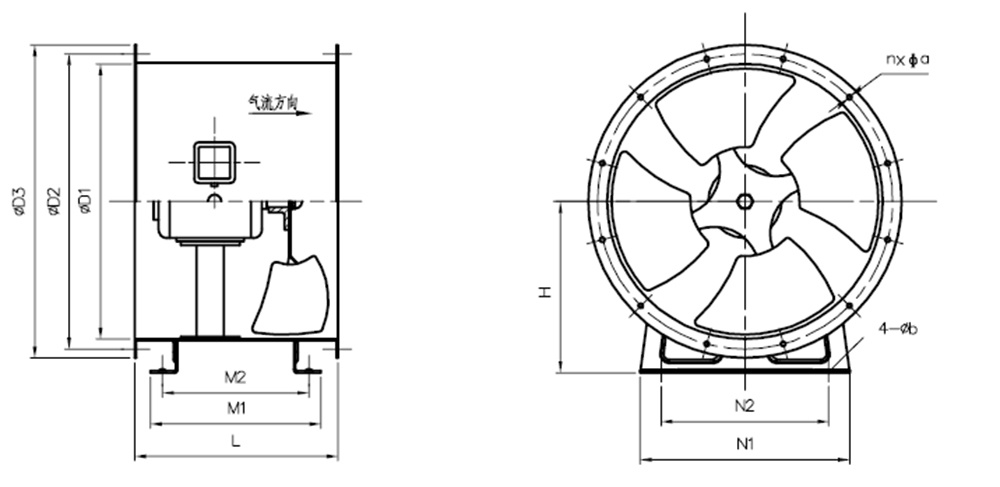

管道式

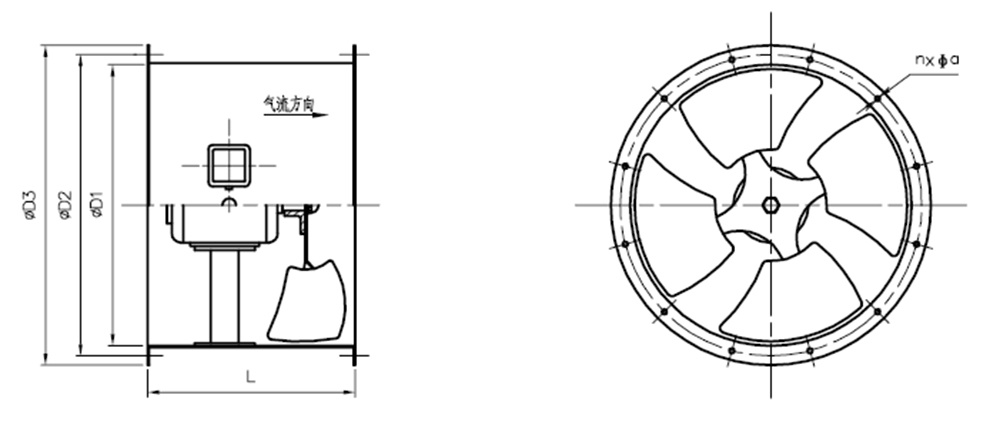

壁式

机号	D1	D2	D3	L	Ml	M2	N1	N2	nxφa	φb	H
2.5	φ256	φ290	φ316	280	236	200	200	150	4xφ10	φ8.5	185
2.5（防爆）				350	286	250
3	φ306	φ345	φ376	280	236	200	220	170	4xφ10	φ8.5	220
3（防爆）				350	286	250
3.5	φ356	φ395	φ426	300	261	225	220	170	4xφ10	φ8.5	245
3.5（防爆）				390	311	275
4	φ406	φ445	φ476	320	269	225	300	240	8xφ10	φ1l	265
4（防爆）				420	374	330
4.5	φ456	φ495	φ526	400	344	300	300	240	8xφ10	φ1l	295
4.5（防爆）				420	374	330
5	φ508	φ545	φ578	400	344	300	400	320	8xφ10	φ13	315
5（防爆）				450	369	325
5.5	φ558	φ595	φ628	450	369	325	400	320	8xφ10	φ13	355
6	φ608	φ650	φ688	450	377	325	500	400	12xφ10	φ16	380

6.5	φ658	φ700	φ738	450	377	325	500	400	12xφ10	φ16	400
7	φ708	φ750	φ788	500	437	375	600	480	12xφ12	φ16	425
8	φ808	φ850	φ888	500	437	375	600	480	12xφ12	φ16	490
9	φ908	φ950	φ988	550	470	400	700	580	12xφ12	φ16	550

10	φ1010	φ1055	φ1090	550	470	400	700	580	16xφ14.5	φ16	615
11	φ1110	φ1155	φ1190	600	495	425	800	650	16xφ14.5	φ16	645
