KBZ variable wing axial flow fan

Category：

Axial (mixed flow, diagonal flow) fan

一、产品概述

1.1.叶片采用弯掠组合技术结合设计，通过软件优化分析，有效抑制端壁边界层分离以减小二次流损失，具有效率高、高效区宽的特点，并可以降低旋转噪声和涡流噪声。

1.2.叶片角度静止可调，有利于用户按使用情况变换叶片安装角度。

1.3.产品分类

风机按直径分为300~1400mm，15种规格，风量为800~155000m3/h，全压为50~1440Pa。按调速方式分为单速、双速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，频率范围25Hz~50Hz)。

1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度	湿度	介质条件	工作电源
-20~+45℃(可连续运转)	小于99%	空气(含尘量不超过100mg/m³)	三相380V/50Hz

三、产品应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

四、产品配置

4.1标准配置

●叶轮;

●机壳(外筒、导叶、内筒、电机支架);

●电机;

●底脚;

4.2备选件及附件( 订货时注明是否购买)

※网罩;

※控制箱;

※减振设备;

※对接法兰;

五、产品加工工艺

5.1、叶轮采用铝高压铸造技术制造:叶轮经静、动平衡校正，平衡精度不大于G2.5级;叶轮经X射线探伤、机械性能试验等检验，且叶片与轮毂采用高强度螺栓连接。

5.2、外筒法兰为采用整体旋压翻边而成。

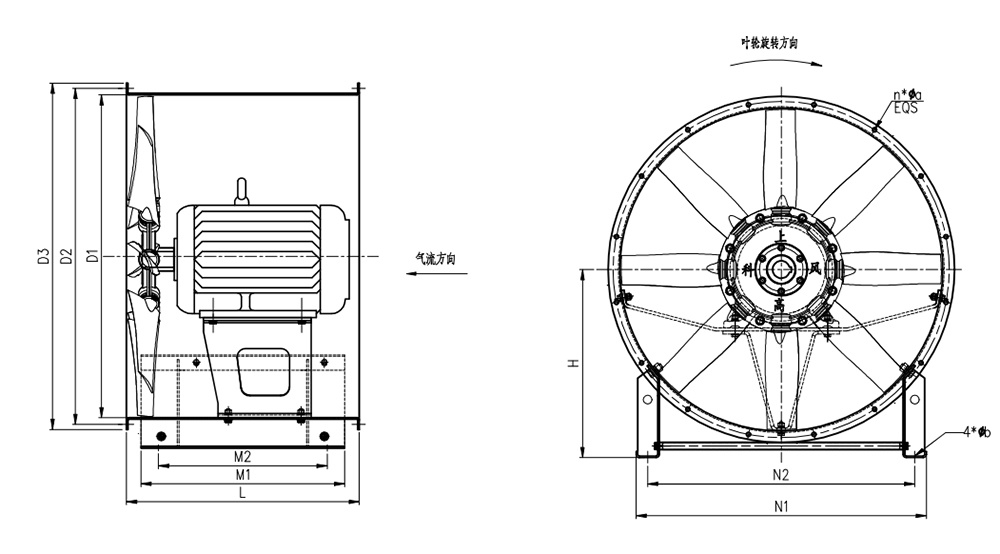

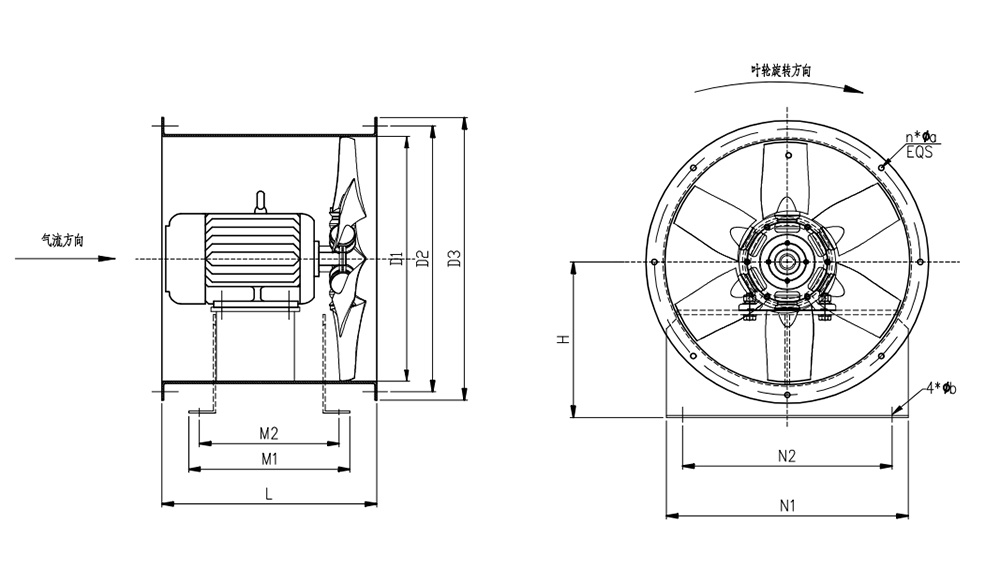

单速KBZ型轴流风机外形及安装尺寸

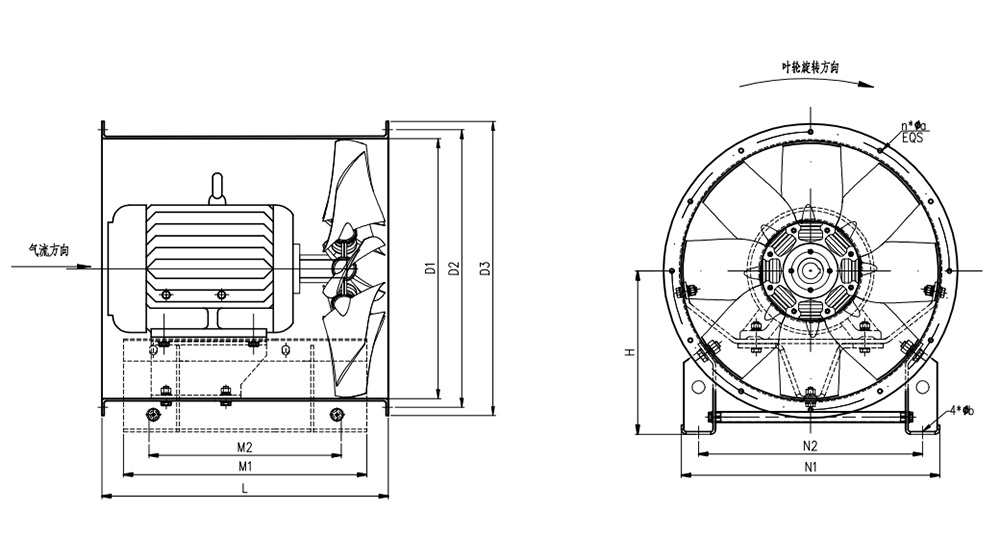

双速KBZ型轴流风机外形及安装尺寸
