SJG diagonal flow fan

Category：

Axial (mixed flow, diagonal flow) fan

一、产品概述

1.1.SJG型斜流风机，采用鼓形风筒，从而改变气流方向达到斜流，兼有离心式压力系数较高和轴流式流量系数较大的特点。具有噪声低、效率高、结构紧凑优点。

1.2.风机按机号分为200~800mm, 10种规格，风量为200~25000m3/h，全压为50~1200Pa。按调速方式分单速、变频(风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz).

1.3.为适应不同场所噪声的要求，风机均可配不同长度的消声器。

二、产品工作条件

工作温度	湿度	介质条件	工作电源
-20~+45℃	小于99%	空气(含尘量不超过100mg/m³)	三相380V/50Hz

三、产品应用

风机可广泛应用于工矿企业、宾馆、饭庄、博物馆、体育馆等通风换气场所，特别适用于管道安装空间较小的地方。

四、产品配置

4.1标准配置

●叶轮

●机壳(风筒、导叶、内筒、电机支架)

●电机;

●底脚;

4.2备选件及附件(订货时注明是否购买)

※减振设备;

※网罩;

※控制箱;

※对接法兰;

五、产品加工工艺

5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

5.2.外简法兰为采用整体旋压翻边而成。

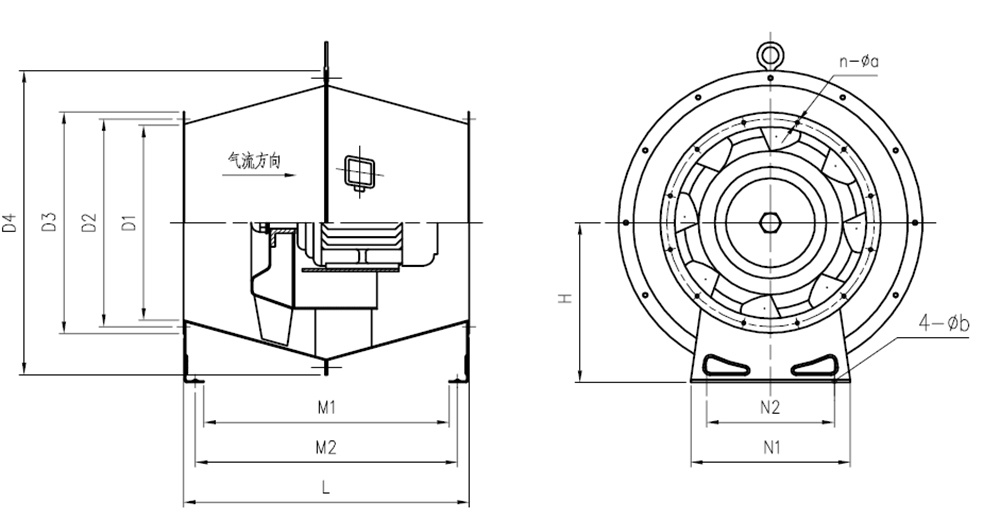

SJG型斜流风机外形及安装尺寸
